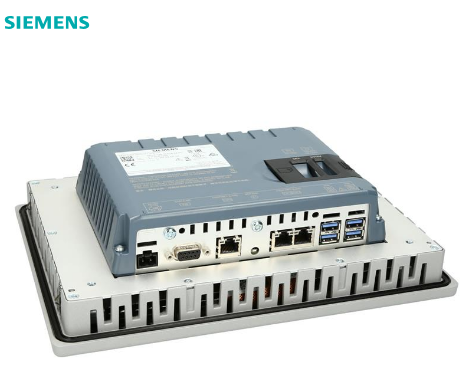

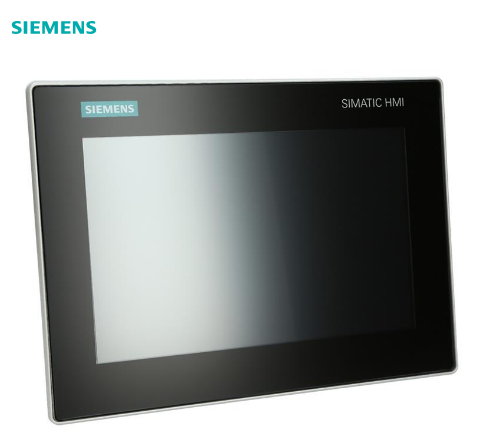

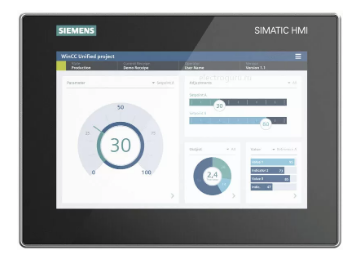

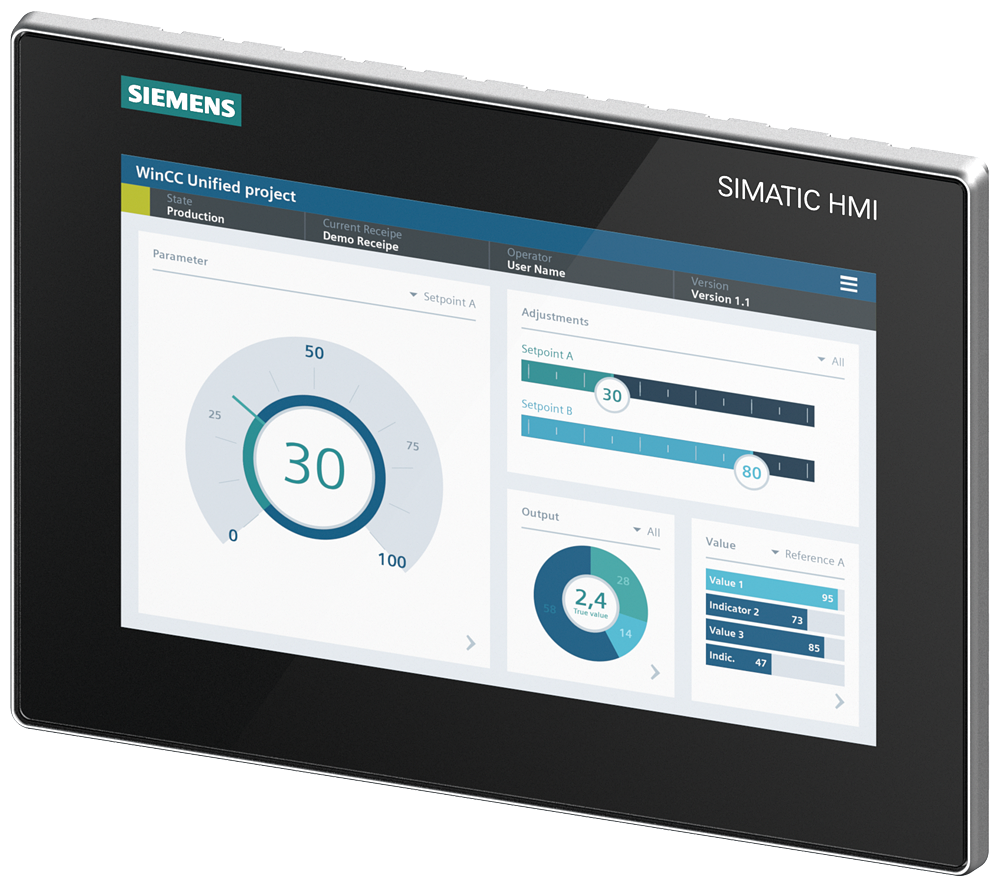

Siemens 6AV2128-3KB06-0AX0

Siemens 6AV2128-3KB06-0AX0 ürünü, SIMATIC HMI MTP1000 Unified Comfort Panel serisinin bir parçasıdır. Bu model, endüstriyel otomasyon sistemlerinde kullanılan bir Human-Machine Interface (HMI) panelidir. HMI panelleri, kullanıcıların makine veya proseslerle etkileşimde bulunmalarını sağlayan cihazlardır. Aşağıda bu ürün hakkında daha detaylı bilgiler bulunmaktadır:

Ürün Tanımı:

• Ürün Kodu: 6AV2128-3KB06-0AX0
• Ürün Tipi: SIMATIC HMI MTP1000 Unified Comfort Panel
• Ekran Tipi: 10.1 inç geniş ekran TFT
• Ekran Renk Desteği: 16 milyon renk
• Ekran Teknolojisi: Dokunmatik ekran, kullanıcı dostu bir dokunmatik arayüz sağlar.
• Arayüz: PROFINET (bu, Siemens'in endüstriyel ağ çözümü olup, cihazlar arasında hızlı ve güvenli veri iletişimini sağlar.)
• Yazılım Desteği: WinCC Unified Comfort V16 ile yapılandırılabilir. WinCC, Siemens'in HMI projelerini geliştirmek için kullanılan bir yazılımdır. Bu yazılım sayesinde kullanıcılar, grafiksel arayüzler tasarlayabilir ve endüstriyel cihazları izleyebilir.

Temel Özellikler:

1. Ekran ve Görsellik:

   • Boyut: 10.1 inç geniş ekran, geniş bir görüntüleme alanı sağlar.
   • Çözünürlük: Yüksek çözünürlüklü bir TFT ekranla 16 milyon renk desteği sunarak kullanıcıların verileri net bir şekilde görmesini sağlar.
   • Geniş Ekran Formatı: 16:9 geniş ekran formatı, daha fazla bilgi gösterimi sağlar ve kullanıcı arayüzlerinin daha verimli olmasına yardımcı olur.

2. Bağlantı:

   • PROFINET Arayüzü: Endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan PROFINET arayüzü, cihazlar arasında hızlı veri aktarımını sağlar. Bu, makine kontrolü, izleme ve yönetim için önemlidir.

3. Yazılım ve Konfigürasyon:

   • WinCC Unified Comfort V16: Bu model, WinCC Unified Comfort V16 yazılımıyla yapılandırılabilir. Bu yazılım sayesinde kullanıcılar HMI panellerini kolayca özelleştirebilir ve endüstriyel süreçlerini izleyebilir. WinCC yazılımı, geniş bir fonksiyon yelpazesi sunarak HMI projelerinin kapsamlı bir şekilde yönetilmesini sağlar.
   • Açık Kaynak Yazılım: Ürün, açık kaynak yazılım içerir ve bu yazılım, ücretsiz olarak sağlanır. Kullanıcılar, cihazı kendi ihtiyaçlarına göre daha esnek bir şekilde özelleştirebilir.

4. Fiziksel Özellikler:

   • Ağırlık: Net ağırlık yaklaşık 2,759 kg'dir.
   • Paket Boyutları: 30,10 x 39,60 x 13,10 cm boyutlarındadır.
   • Teslimat Süresi: 35 iş günü olarak belirlenmiştir.

5. Uyumluluk ve Sertifikalar:

   • RoHS Uyumluluğu: Ürün, RoHS (Restriction of Hazardous Substances) direktifine uygun olarak üretilmiştir. Yani, zararlı kimyasal maddeler içermez.
   • WEEE Uyumluluğu: WEEE (Waste Electrical and Electronic Equipment) Direktifi gereği ürünün geri dönüşümü yapılabilir.
   • REACH Uyumluluğu: Ürün, REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) yönetmeliğine uygun olarak üretilmiştir.
   • Menşei Ülke: Almanya

6. Endüstriyel Kullanım:

   • Otomasyon ve Kontrol Sistemleri: Bu tür HMI panelleri, üretim hatları, enerji yönetimi, su arıtma tesisleri, otomasyon sistemleri gibi pek çok endüstriyel alanda kullanılır. Kullanıcılar, makinelerin durumunu izleyebilir ve verileri daha etkili bir şekilde analiz edebilirler.
   • Gelişmiş Görselleştirme: 16 milyon renk desteği ve yüksek çözünürlük sayesinde, grafiksel verilerin daha net ve anlaşılır bir şekilde gösterilmesi sağlanır. Bu, operatörlerin makineleri daha iyi kontrol etmelerine ve hızlı kararlar almalarına yardımcı olur.

7. Ürün Durumu ve Yedek Parça Durumu:

   • Ürün Ömrü Durumu: Yedek statüsünde bir üründür. Yani üretimi sonlandırılmış olabilir, ancak yedek parça olarak temin edilebilir.
   • Yeni Ürün Kodu: 6AV2128-3KB06-0AX1, bu ürünün yeni sürümü veya yedeği olabilir.

8. Aksesuarlar:

   • Aksesuar Kodu: 6AV2128-3KB06-0AX1
   • Aksesuar Açıklaması: Bu aksesuar, ürüne benzer özellikler taşıyan ve yapılandırılabilir olan diğer bir üründür.

Fiyat ve Satın Alma Bilgileri:

• Fiyat Grubu: 2ET
• Liste Fiyatı: Fiyatlar, talep üzerine sunulmaktadır.
• Müşteri Fiyatı: Müşteri fiyatları, Siemens satış ofisi aracılığıyla belirlenebilir.
• Teslimat Süresi: 35 iş günü (Exw).

Sonuç:

Siemens 6AV2128-3KB06-0AX0 SIMATIC HMI MTP1000, yüksek kaliteli ve özelleştirilebilir bir HMI paneli olarak endüstriyel otomasyon sistemlerinde kullanıcı dostu bir çözüm sunar. Bu ürün, yüksek çözünürlüklü ekranı, hızlı PROFINET bağlantısı ve WinCC yazılım desteği ile verimli kontrol ve izleme sağlar. Endüstriyel tesislerde makineleri yönetmek için idealdir ve açık kaynak yazılım desteğiyle kullanıcıların özelleştirme yapmasına olanak tanır.

6AV2128-3KB06-0AX0 SİEMENS SIMATIC HMI MTP1000, Unified Comfort Panel, touch operation, 10.1" widescreen TFT display, 16 million colors, PROFINET interface, configurable from WinCC Unified Comfort V16, contains open-source software, which is provided free of charge See enclosed Blu-Ray https://www.yapmuh.com/ https://mall.industry.siemens.com/mall/tr/tr/Catalog/Product/6AV2128-3KB06-0AX0

Ürün

• Ürün Kodu: 6AV2128-3KB06-0AX0
• Ürün Açıklaması: SIMATIC HMI MTP1000, Unified Comfort Panel, dokunmatik işlem, 10.1" geniş ekran TFT ekran, 16 milyon renk, PROFINET arayüzü, WinCC Unified Comfort V16 ile yapılandırılabilir, açık kaynak yazılım içerir, ücretsiz olarak sağlanır, Blu-Ray'yi içeren dokümanlar.

Ürün Ailesi

• Tanımlı Değil Yapmuh

Ürün Ömrü (PLM)

• PM410: Yedek statüsünde ürün Yapmuh
• Ürün Ömrü Statüsü Başlangıç Tarihi: 01.07.2022
  Siemens Ürün Sayfası

Notlar

• Yeni Ürün: 6AV2128-3KB06-0AX1 Ürünlerini Karşılaştır
• Bu kod yedek statüsünde bir ürün veya yedek parça olabilir.
• Yardım için lütfen Siemens Türkiye Satış Ofisi ile iletişime geçiniz.
• Birim Fiyat: 'Price on request' (istek üzerine fiyat) olan ürünler, Industry MALL'dan satın alınamaz. Ürün kodunu kontrol ediniz. Ürün kodu doğru ise sipariş için Siemens TR ilgili satış birimi ile temasa geçiniz.

Aksesuar Bilgileri

• Aksesuar Kodu: 6AV2128-3KB06-0AX1
• Aksesuar Açıklaması: SIMATIC HMI MTP1000, Unified Comfort Panel, dokunmatik işlem, 10.1" geniş ekran TFT ekran, 16 milyon renk, PROFINET arayüzü, WinCC Unified Comfort V16 ile yapılandırılabilir, açık kaynak yazılım içerir, DVD'yi içeren dokümanlar.

Fiyat Bilgileri

• Fiyat Grubu / HQ Fiyat Grubu: 2ET
• Liste Fiyatı: Fiyat Göster
• Müşteri Fiyatı: Fiyat Göster
• Metal Faktör: Yok

Teslimat Bilgileri

• İhracat Kontrol Düzenlemeleri: ECCN : EAR99H / AL : N
• Teslim Süresi (Exw - İş Günü): 35 Gün
• Net Ağırlık (Kg): 2,759 kg
• Paketleme Boyutları: 30,10 x 39,60 x 13,10 cm
• Paket Boyutu Ölçü Birimi: CM
• Miktar Birimi: 1 Adet
• Paket Miktarı: 1

Ek Ürün Bilgileri

• EAN: 4047623411116
• UPC: 195125047358
• Emtia Kodu (GTİP): 85371098
• LKZ_FDB / Katalog Kodu: ST80.1
• Ürün Grubu: X01D
• Group Code: R141
• Menşei Ülke: Almanya
• RoHS Direktifine Uyumluluk: 03.04.2020 itibariyle

Ürün Sınıfı

• A: Stokta bulunan ve iade politikasına uygun şekilde iade edilebilecek standart ürün.

WEEE (2012/19/EU) Geri Alım Yükümlülüğü

• Evet, geri alma yükümlülüğü vardır.

REACH Madde 33 Bilgilendirme

• Kurşun CAS Numarası: 7439-92-1 > 0,1 % (w / w)
• Kurşun oksit (Lead monoxide) CAS Numarası: > 0,1 % (w / w)
• 4,4'-isopropylidenediphenol (CAS-Nr. 80-05-7): > 0,1 % (w / w)

SCIP Numarası

• a2b69a90-fca7-4e1a-8cff-527de434e031

Siemens 6AV2128-3KB06-0AX0 ürünü, SIMATIC HMI MTP1000 serisine ait bir Unified Comfort Panel'dir ve endüstriyel otomasyon sistemlerinde Human-Machine Interface (HMI) olarak kullanılır. HMI panelleri, makinelerle etkileşimde bulunmak ve prosesleri izlemek için kritik öneme sahiptir. Ancak, herhangi bir endüstriyel ekipman gibi bu tür paneller de zamanla arıza verebilir.

Eğer 6AV2128-3KB06-0AX0 ürünüyle ilgili bir arıza yaşanırsa, tamir süreci şu şekilde olabilir:

1. Arıza Tespiti:

• Ekran Sorunları: Ekran çalışmıyorsa veya düzgün görüntü vermiyorsa, ekranın arka ışık devresi, panelin bağlantı noktaları veya grafik işlemcisi gibi bileşenler incelenebilir.
• Dokunmatik Ekran Sorunları: Dokunmatik ekran yanıt vermiyorsa, ekranın dokunmatik katmanının arızalanması veya bağlantıların kesilmesi gibi sorunlar olabilir.
• Bağlantı Sorunları: PROFINET bağlantısında sorunlar yaşanıyorsa, ağ bağlantıları, kablolama veya panelin ağ arayüzü devresi kontrol edilmelidir.
• Yazılım Sorunları: Panelin yazılımı (WinCC Unified Comfort V16) düzgün çalışmıyorsa, yazılım güncellemeleri veya yazılımda oluşan hatalar gözden geçirilmelidir.

2. Arıza Durumlarına Göre Tamir Çözümleri:

• Ekran ve Görsellik Sorunları:

  • LCD Panel Arızası: Ekranın çalışmaması veya renk bozulması durumunda, panelin LCD ekranı veya ekran kartı arızalı olabilir. Bu tür bir durumda, LCD panelin değiştirilmesi gerekebilir.
  • Arka Işık Sorunu: Ekranın arka ışığı yanmıyorsa, arka ışık devresinin (CCFL veya LED) değiştirilmesi gerekebilir.

• Dokunmatik Ekran Sorunları:

  • Dokunmatik Panel Arızası: Eğer dokunmatik ekran yanıt vermiyorsa, dokunmatik sensörün arızalanmış olabileceği düşünülmelidir. Dokunmatik panelin değiştirilmesi gerekebilir.
  • Kablolama Sorunları: Dokunmatik ekranın çalışmaması, kablolama veya bağlantı sorunlarından kaynaklanabilir. Bu durumda kabloların kontrol edilmesi ve gerekirse yeniden bağlanması gerekir.

• PROFINET Bağlantı Sorunları:

  • Ağ Bağlantısı Problemleri: PROFINET üzerinden iletişimde sorunlar yaşanıyorsa, ethernet portları veya ağ kartı incelenmelidir. Arızalı port veya kart değiştirilmelidir.

• Yazılım ve Konfigürasyon Sorunları:

  • Yazılım Çakışmaları veya Hataları: Eğer yazılım düzgün çalışmıyorsa, WinCC Unified Comfort V16 yazılımı ile uyumsuzluk yaşanıyor olabilir. Bu durumda yazılımın güncellenmesi veya yeniden yüklenmesi gerekebilir.

3. Tamir ve Yedek Parça Durumu:

• Yedek Parçalar: Siemens, bu tür paneller için yedek parçalar sağlar. HMI ekranı, dokunmatik panel, ağ kartları, güç kaynakları ve iç bağlantı modülleri gibi parçalar için yedek temin edilebilir.

• Yedek Parça Durumu: 6AV2128-3KB06-0AX0 kodlu ürün, yedek statüsünde bir ürün olarak kabul edilir. Yedek parça temin edilebilir, ancak ürünün üretimi sonlandırılmış olabilir. Bu durumda, Siemens Türkiye Satış Ofisi ile iletişime geçmek gerekebilir. Ayrıca 6AV2128-3KB06-0AX1 gibi yeni ürün kodları da mevcut olabilir.

• Ürün Yedekliği: Yedek parça temininde problem yaşanırsa, Siemens müşteri destek hattı veya satış ofisi ile doğrudan iletişim kurarak, yedek parça temin edilmesi ve tamir sürecinin başlatılması sağlanabilir.

4. Servis ve Destek:

• Siemens Teknik Servisi: Ürünün tamiri için, Siemens yetkili servis sağlayıcıları veya Siemens Türkiye ile iletişime geçmeniz önerilir. Bu tür bir cihazın tamir edilmesi, profesyonel ekipler tarafından yapılmalıdır, çünkü hassas elektronik bileşenler içermektedir.

• Siemens Teknik Desteği: Siemens, kullanıcılar için teknik destek ve dokümantasyon sağlar. Ayrıca, WinCC yazılımına ilişkin rehberler ve yazılım güncellemeleri de bu süreçte yardımcı olabilir.

5. Tamir İşlemleri ve Yedek Parça Değişimi:

• Panel Ekranı ve Yedek Parçalar: Ekran arızası veya dokunmatik panel sorunu durumunda, Siemens yetkili servisi tarafından bu bileşenlerin değiştirilmesi gerekebilir.
• Elektronik Kartlar: İç elektronik kartlar, özellikle işlemci kartı veya ağ bağlantı kartı arızalandığında, değiştirilebilir.

6. Önleyici Bakım:

• Düzenli Bakım: Bu tür HMI panellerinin uzun ömürlü olması için, düzenli bakım yapılması önemlidir. Ekran temizliği, bağlantıların kontrolü ve yazılım güncellemeleri, olası arızaların önüne geçebilir.

Sonuç:

6AV2128-3KB06-0AX0 ürününün tamir süreci, genellikle arızanın türüne bağlıdır. Ekran, dokunmatik panel, ağ bağlantısı veya yazılım sorunları gibi farklı arıza türleri söz konusu olabilir. Tamir için Siemens'in yetkili servisi veya teknik destek hattı ile iletişime geçmek en iyi çözüm olacaktır. Ayrıca, yedek parçalar temin edilebilir ve bu işlemde profesyonel yardıma başvurulması önemlidir.
